CÔNG TẮC CHUYỂN MẠCH KRAUS & NAIMER.

I. CÔNG TẮC CHUYỂN MẠCH (CAM SWITCH): ON-OFF, 1-OFF-2, NHIỀU VỊ TRÍ, ...

- Hãng sản xuất: Kraus & Naimer
- Xuất xứ: New Zealand
- Các loại khóa chuyển mạch ON-OFF, 1-OFF-2, chuyển mạch nhiều vị trí, chuyển mạch Volt, Ampe, chuyển mạch UPS... có thể thiết kế khóa chuyển mạch theo yêu cầu ứng dụng.
- Dòng điều khiển từ 10(A) - 2400(A).
- Khóa điều khiển có tối đa 12 vị trí và 24 tiếp điểm cho họ "CA", 18 vị trí và 24 tiếp điểm cho họ "C", 36 vị trí và 48 tiếp điểm cho họ "A"
- Tiếp điểm được thiết kế bảo vệ ngón tay người sử dụng
- Nhựa sử dụng tạo nên khóa là loại chống cháy, không tạo ra khí độc.
https://www.youtube.com/watch?v=yHzT0y1YnoA


Mã code các loại khóa chuyển mạch KRAUS & NAIMER:
- Phần giải thích code:

+ CA10: Loại khóa chuyển mạch dòng 20(A), áp 690(V)
+ CH10/ CHR10: Loại khóa chuyển mạch dòng 20(A), áp 690(V)
   ...
+ A223: Sơ đồ chân khóa chuyển mạch, loại này là khóa 2 vị trí, mỗi vị trí đóng 4 cặp tiếp điểm (như hình bên dưới).

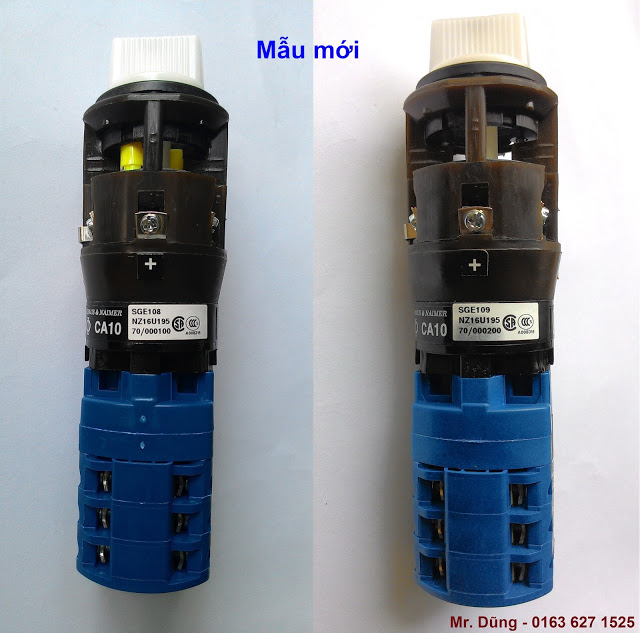

Thông số model: C - CA4 - CA10 - CA20 - CA25,....

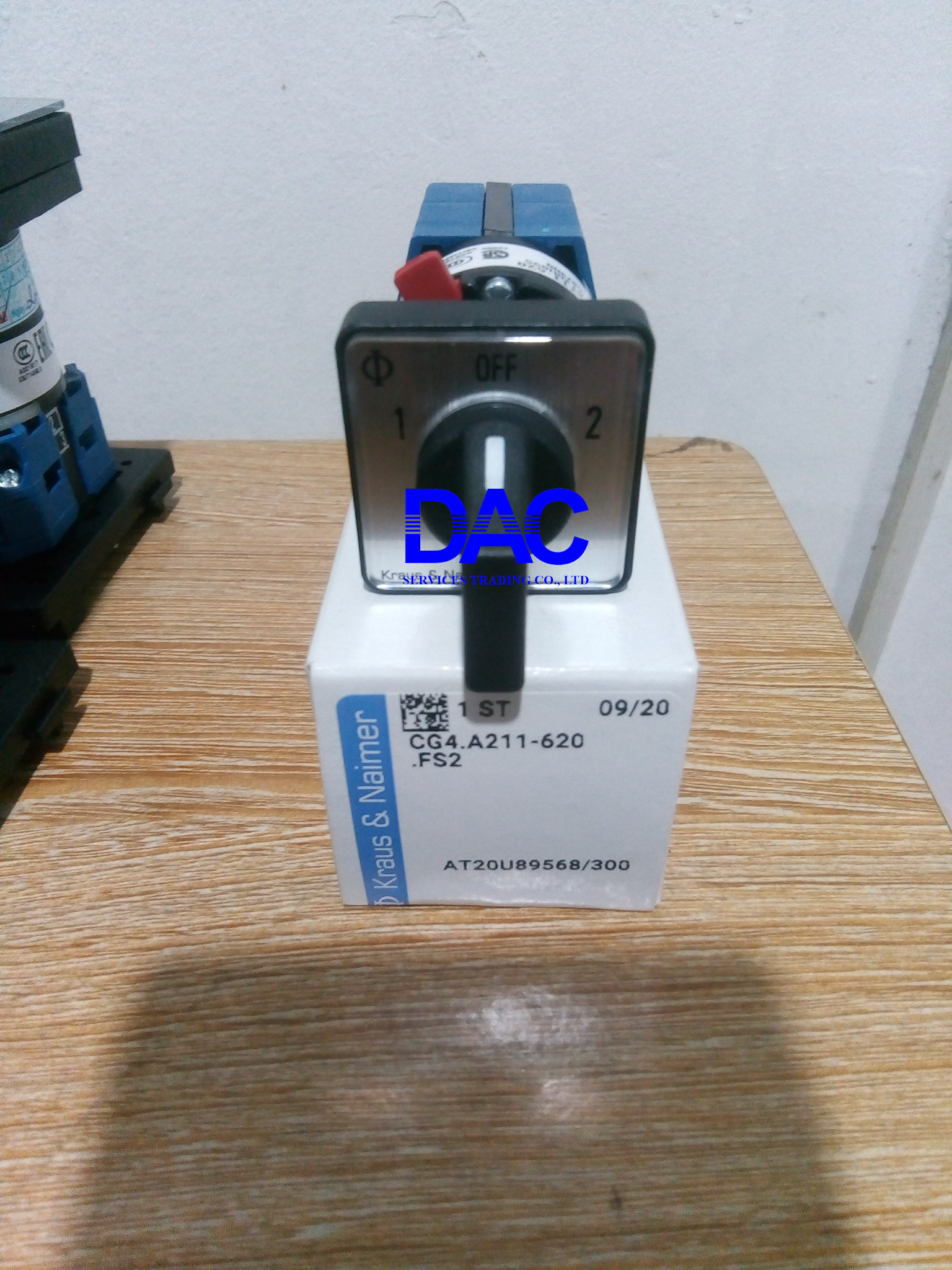

Thông số model: CG4 - CH10 - CHR10 - CHR16,....

Sơ đồ chân khóa (công tắc) chuyển mạch

Thông số khóa (công tắc) chuyển mạch

Mẫu tay vặn công tắc chuyển mạch

MÃ HÀNG THÔNG DỤNG:


CODE
DESCRIPTION
CA10-A002-600EVoltmeter 2pole On-Off-On-Off-On (360 độ)
CA10-A004-600EVoltmeter 3P, 3 w O-RS-ST-TR
CA10-A004-620EVoltmeter 3P, 3 w Off-L1L2-L2L3-L3L1
CA10-A004-621EVoltmeter 3P 3w   Off-L1L2-L2L3-L3L1
CA10-A004-622EVoltmeter 3P, 3 w Off-RY-YB-BR
CA10-A004-623EVoltmeter 3P, 3 w Off-RY-YB-BR
CA10-A004-624EVoltmeter 3P 3w   O-L1-L2-L2-L3-L3-L1
CA10-A005-600EVoltmeter 3P, 4w   O-RO-SO-TO
CA10-A005-620EVoltmeter 3P, 4w   Off-L1-N-L2-N-L3-N
CA10-A005-621EVoltmeter 3P 4w   Off-L1-N-L2-N-L3-N
CA10-A005-622EVoltmeter 3P, 4w   Off-RN-YN-BN
CA10-A005-623EVoltmeter 3P, 4w   O-L1-N-L2-N-L3-N
CA10-A007-600EVoltmeter 3P, 3 w (4W) TR-ST-RS-O-RO-SO-TO
CA10-A007-620EVoltmeter 3P, 3 w (4W) L3L1-L2L3-L1L2-Off-L1-N-L2-N-L3-N
CA10-A007-621EVoltmeter 3P, 3 w (4W) L3L1-L2L3-L1L2-Off-L1-N-L2-N-L3-N
CA10-A007-622EVoltmeter 3P, 3 w (4W) BR-YB-RY-Off-RN-YN-BN
CA10-A007-623EVoltmeter 3P, 3 w (4W) BR-YB-RY-Off-RN-YN-BN
CA10-A007-624EVoltmeter 3P, 3 w (4W) L3-L1-L2-L3-L1-L2-O-L1-N-L2-N-L3-N
CA10-A008-600EVoltmeter 3P độc Lập TR-ST-RS-O-RS-ST-TR
CA10-A008-620EVoltmeter 3P độc Lập   L3L1-L2L3-L1L2-Off-L1L2-L2L3-L3L1
CA10-A008-621EVoltmeter 3P độc Lập   L3L1-L2L3-L1L2-Off-L1L2-L2L3-L3L1
CA10-A008-622EVoltmeter 3P độc Lập   L3-L--L2-L3-L1-L2-O-L1-L2-L2-L3-L3-L1
CA10-A010-600EVoltmeter 3P độc Lập   L3-L1-L2-L3-L1-L2-O-L1-L2-L2-L3-L3-L1
CA10-A010-620EVoltmeter 3P&1P Trung Lập   TR-ST-RS-O-RO
CA10-A010-621EVoltmeter 3P&1P Trung Lập   L3L1-L2L3-L1L2-OFF-L1-N
CA10-A010-622EVoltmeter 3P&1P Trung Lập   L3L1-L2L3-L1L2-OFF-L1-N
CA10-A011-600EVoltmeter 3P, 3 w , Off / 1-2 - 2-3 - 3-1
CA10-A017-600EAmmeter 3P, 3 ct , 1pole 1 -2 - 3
CA10-A017-620EAmmeter 3P, 3 ct , 1pole 1 -2 - 3
CA10-A019-600EAmmeter 3P, 3 ct , 2pole 1 -2 - 3
CA10-A019-620EAmmeter 3P, 3 ct , 2pole 1 -2 - 3
CA10-A021-600EAmmeter 3P, 2ct, 1pole 3 - off - 1 - 2
CA10-A021-620EAmmeter 3P, 2ct, 1pole 3 - off - 1 - 2
CA10-A023-600EVoltmeter 3P, 3 w RS-ST-TR
CA10-A023-620EVoltmeter 3P, 3 w L1-L2- L2-L3- L3-L1
CA10-A025-600EVoltmeter 3P, 3 w (4W) TR-ST-RO-SO-TO
CA10-A025-620EVoltmeter 3P, 3 w (4W) L3-L1- L2-L3- L1-L2 -L1-N -L2-N -L3-N
CA10-A027-600EVolt-ammeter 3P, 3ct ph1 -ph2 -ph3 - Off
CA10-A028-600EVolt-ammeter 3P, 3ct 1 - 2 - 3 -4
CA10-A033-600EVolt-ammeter 3P, 4W, 3 ct , Off - 1 -2 - 3
CA10-A035-600EVolt-ammeter 3P, 3 W, 3 ct, Off - 1 - 2 - 3
CA10-A036-600EAmmeter - 1pole , 4ct , 4 - 1 - 2 - 3
CA10-A036-620EAmmeter - 1pole , 4ct , 4 -1 - 2 -3
CA10-A037-600EAmmeter - 2pole , 2ct 1 - 0 - 2
CA10-A037-620EAmmeter - 2pole , 2ct 1 - Off - 2
CA10-A037-621EAmmeter - 2pole , 2ct 1 - Off - 2
CA10-A038-600EAmmeter - 2pole , 2ct 3 - 0 - 1 - 2
CA10-A038-620EAmmeter - 2pole , 2ct 3 - Off - 1 - 2
CA10-A038-621EAmmeter - 2pole , 2ct 3 - Off - 1 - 2
CA10-A039-600EAmmeter - 2pole , 4ct 4 - 1 - 2 - 3
CA10-A039-620EAmmeter - 2pole , 4ct 4 - 1 - 2 - 3
CA10-A046-600EAmmeter - 1pole , 1ct   0 - 1
CA10-A046-620EAmmeter - 1pole , 1ct   Off / On
CA10-A046-621EAmmeter - 1pole , 1ct   Off / On
CA10-A048-600EAmeter - 1pole , 3ct 3 - 0 - 1 - 2
CA10-A048-620EAmmeter - 1pole , 3ct 3 - 0ff -1 -2
CA10-A048-621EAmmeter - 1pole , 3ct B - OFF- R -Y
CA10-A048-622EAmmeter - 1pole , 3ct B - OFF- R -Y
CA10-A048-623EAmmeter - 1pole , 3ct   3 - Off - 1 - 2
CA10-A100-6..Eon / off Switches   1 pole   1 - 2
CA10-A101-6..Eon / off Switches   2 pole   1 - 2
CA10-A102-6..Eon / off Switches   3 pole   1 - 2
CA10-A103-6..Eon / off Switches   4 pole   1 - 2
CA10-A120-6..ESwitches chuyển vị trí 1pole   1 - 2
CA10-A121-6..ESwitches chuyển vị trí 2pole   1 - 2
CA10-A122-6..ESwitches chuyển vị trí 3pole   1 - 2
CA10-A123-6..ESwitches chuyển vị trí 4pole   1 - 2
CA10-A150-600EVol-control ral , off - lower
CA10-A174-600EStop Switch , stop
CA10-A175-600EStart Switch , start
CA10-A176-600EStop / start Switch   1pole , stop - start
CA10-A177-600EControl Switch, start , 1 - 0 -2 - start
CA10-A177-620EControl Switch, start , 1 - 0ff - 2 - start
CA10-A178-600EControl Switch, 0 - 1 - start
CA10-A178-620EControl Switch, off - run - start
CA10-A179-600EControl Switch, 1 - 0 - 2
CA10-A179-620EControl Switch, 1 - 0ff - 2
CA10-A182-600EControl Switch, start , 1 - 0 -2 - start
CA10-A182-620EControl Switch, start , 1 - 0ff- 2 - start
CA10-A183-600EControl Switch, 2pole , stop - start
CA10-A190-600EControl Switch,có đèn báo hiệu, có rãnh trượt , không có mặt số
CA10-A192-600EControl Switch,có đèn báo hiệu, không rãnh trượt, không có mặtsố
CA10-A200-600EOn/Off Switches 60 (độ) 1pole , 0 - 1
CA10-A200-620EOn/Off Switches 60 (độ) 1pole , 0ff - on
CA10-A200-621EOn/Off Switches 60 (độ) 1pole , 0ff - on
CA10-A200-622EOn/Off Switches 60 (độ) 1pole , FRAN - TILL
CA10-A200-623EOn/Off Switches 60 (độ) 1pole , FRAN - TILL
CA10-A200-624EOn/Off Switches 60 (độ) 1pole , FRAN - TILL (HUVUDBRYTARE)
CA10-A200-625EOn/Off Switches 60 (độ) 1pole , O - 1 (HUVUDBRYTARE)
CA10-A201-600EOn/Off Switches 60 (độ) 2pole , 0 - 1
CA10-A201-620EOn/Off Switches 60 (độ) 2pole , 0ff - on
CA10-A201-621EOn/Off Switches 60 (độ) 2pole , 0ff - on
CA10-A201-622EOn/Off Switches 60 (độ) 2pole , FRAN - TILL
CA10-A201-623EOn/Off Switches 60 (độ) 2pole , FRAN - TILL
CA10-A201-624EOn/Off Switches 60 (độ) 2pole , FRAN - TILL (HUVUDBRYTARE)
CA10-A201-625EOn/Off Switches 60 (độ) 2pole , O - 1 (HUVUDBRYTARE)
CA10-A202-600EOn/Off Switches 60 (độ) 3pole , 0 - 1
CA10-A202-620EOn/Off Switches 60 (độ) 3pole , 0ff - on
CA10-A202-621EOn/Off Switches 60 (độ) 3pole , 0ff - on
CA10-A202-622EOn/Off Switches 60 (độ) 3pole , FRAN - TILL
CA10-A202-623EOn/Off Switches 60 (độ) 3pole , FRAN - TILL
CA10-A202-624EOn/Off Switches 60 (độ) 3pole , FRAN - TILL (HUVUDBRYTARE)
CA10-A202-625EOn/Off Switches 60 (độ) 3pole , O - 1 (HUVUDBRYTARE)
CA10-A202-626EOn/Off Switches 60 (độ) 3pole , 0 - 1 tay cầm màu đỏ
CA10-A203-600EOn/Off Switches 60 (độ) 4pole , 0 - 1
CA10-A203-620EOn/Off Switches 60 (độ) 4pole , 0ff - on
CA10-A203-621EOn/Off Switches 60 (độ) 4pole , 0ff - on
CA10-A203-622EOn/Off Switches 60 (độ) 4pole , FRAN - TILL
CA10-A203-623EOn/Off Switches 60 (độ) 4pole , FRAN - TILL
CA10-A203-624EOn/Off Switches 60 (độ) 4pole , FRAN - TILL (HUVUDBRYTARE)
CA10-A203-625EOn/Off Switches 60 (độ) 4pole , O - 1 (HUVUDBRYTARE)
CA10-A204-6..EOn/Off Switches 30 (độ) 1pole , 0ff - on
CA10-A205-6..EOn/Off Switches 30 (độ) 2pole , 0ff - on
CA10-A206-6..EOn/Off Switches 30 (độ) 3pole , 0ff - on
CA10-A207-6..EOn/Off Switches 30 (độ) 4pole , 0ff - on
CA10-A208-600EOn/Off Switches 360 (độ) 3pole, 1 - 0 - 1 - 1
CA10-A208-620EOn/Off Switches 360 (độ) 3pole, On - Off - On - Off
CA10-A210-600E 60 (độ) off ở giữa 1pole 1 - 0 - 2
CA10-A210-620E 60 (độ) off ở giữa 1pole 1 - 0ff - 2
CA10-A210-621E 60 (độ) off ở giữa 1pole HAND - 0 - AUTO
CA10-A210-622E 60 (độ) off ở giữa 1pole HAND - 0 - AUTO
CA10-A210-623E 60 (độ) off ở giữa 1pole MAN - OFF - AUTO
CA10-A210-624E 60 (độ) off ở giữa 1pole AUTO - OFF - HAND
CA10-A211-600E 60 (độ) off ở giữa 2pole 1 - 0 - 2
CA10-A211-620E 60 (độ) off ở giữa 2pole 1 - 0ff - 2
CA10-A211-621E 60 (độ) off ở giữa 2pole HAND - 0 - AUTO
CA10-A211-622E 60 (độ) off ở giữa 2pole HAND - 0 - AUTO
CA10-A211-623E 60 (độ) off ở giữa 1pole MAN - OFF - AUTO
CA10-A211-624E 60 (độ) off ở giữa 2pole AUTO - OFF - HAND
CA10-A212-600E 60 (độ) off ở giữa 3pole 1 - 0 - 2
CA10-A212-620E 60 (độ) off ở giữa 3pole 1 - 0ff - 2
CA10-A212-621E 60 (độ) off ở giữa 3pole HAND - 0 - AUTO
CA10-A212-622E 60 (độ) off ở giữa 3pole HAND - 0 - AUTO
CA10-A212-623E 60 (độ) off ở giữa 3pole MAN - OFF - AUTO
CA10-A212-624E 60 (độ) off ở giữa 3pole AUTO - OFF - HAND
CA10-A213-600E 60 (độ) off ở giữa 4pole 1 - 0 - 2
CA10-A213-620E 60 (độ) off ở giữa 4pole 1 - 0ff - 2
CA10-A213-624E 60 (độ) off ở giữa 4pole AUTO - OFF - HAND
CA10-A214-600E 1pole 1 - 0 - 2, Có lò xo trả về
CA10-A214-620E 1pole 1 - 0ff - 2, Có lò xo trả về
CA10-A215-600E 2pole 1 - 0 - 2, Có lò xo trả về
CA10-A215-620E 2pole 1 - 0ff - 2, Có lò xo trả về
CA10-A216-600E 3pole 1 - 0 - 2, Có lò xo trả về
CA10-A216-620E 3pole 1 - 0ff - 2, Có lò xo trả về
CA10-A218-600E 1pole 1 - 0 - 2 có v trí off 90 ( độ)
CA10-A218-620E 1pole 1 - 0ff - 2 có v trí off 90 ( độ)
CA10-A219-600E 2pole 1 - 0 - 2 có v trí off 90 ( độ)
CA10-A219-620E 2pole 1 - 0ff - 2 có v trí off 90 (độ)
CA10-A220-600E 1pole 1 - 2 không có v trí 0ff 60 (độ)
CA10-A221-600E 2pole 1 - 2 không có v trí 0ff 60 (độ)
CA10-A222-600E 3pole 1 - 2 không có v trí 0ff 60 (độ)
CA10-A223-600E 4pole 1 - 2 không có v trí 0ff 60 (độ)
CA10-A228-600E 3pole 1 - 0 - 2 tự trả về vị trí off
CA10-A228-620E 3pole 1 - 0ff - 2 tự trả về vị trí off
CA10-A230-600E 1pole 3bước 1-2-3
CA10-A231-600E 1pole 4bước 1-2-3-4
CA10-A232-600E 1pole 5bước 1-2-3-4-5
CA10-A233-600E 1pole 6bước 1-2-3-4-5-6
CA10-A234-600E 1pole 7bước 1-2-3-4-5-6-7
CA10-A235-600E 1pole 8bước 1-2-3-4-5-6-7-8
CA10-A236-600E 1pole 9bước 1-2-3-4-5-6-7-8-9
CA10-A237-600E 1pole 10bước 1-2-3-4-5-6-7-8-9-10
CA10-A238-600E 1pole 11bước 1-2-3-4-5-6-7-8-9-10-11
CA10-A239-600E 1pole 12bước 1-2-3-4-5-6-7-8-9-10-11-12
CA10-A240-600E 1pole 2bước 0-1-2 có v trí off
CA10-A240-620E 1pole 2bước 0ff-1-2 có v trí off
CA10-A241-600E 1pole 3bước 0-1-2-3 có v trí off
CA10-A241-620E 1pole 2bước 0ff-1-2-3 có v trí off
CA10-A241-621E 1pole 2bướcAUS-AUTO-AUF-ZU
CA10-A242-600E 1pole 4bước 0-1-2-3-4 có v trí off
CA10-A242-620E 1pole 4bước 0ff-1-2-3-4 có v trí off
CA10-A243-600E 1pole 5bước 0-1-2-3-4-5 có v trí off
CA10-A243-620E 1pole 5bước 0ff-1-2-3-4-5 có v trí off
CA10-A244-600E 1pole 6bước 0-1-2-3-4-5-6 có v trí off
CA10-A244-620E 1pole 6bước 0ff-1-2-3-4-5-6 có v trí off
CA10-A245-600E 1pole 7bước 0-1-2-3-4-5-6-7 có v trí off
CA10-A245-620E 1pole 7bước 0ff-1-2-3-4-5-6-7 có v trí off
CA10-A246-600E 1pole 8bước 0-1-2-3-4-5-6-7-8 có v trí off
CA10-A246-620E 1pole 8bước 0ff-1-2-3-4-5-6-7-8 có v trí off
CA10-A247-600E 1pole 9bước 0-1-2-3-4-5-6-7-8-9 có v trí off
CA10-A247-620E 1pole 9bước 0ff-1-2-3-4-5-6-7-8-9 có v trí off
CA10-A248-600E 1pole 10bước 0-1-2-3-4-5-6-7-8-9-10 có v trí off
CA10-A248-620E 1pole 10bước 0ff-1-2-3-4-5-6-7-8-9-10 có v trí off
CA10-A249-600E 1pole 11bước 0-1-2-3-4-5-6-7-8-9-10-11 có v trí off
CA10-A249-620E 1pole 11bước 0ff-1-2-3-4-5-6-7-8-9-10-11 có v trí off
CA10-A250-600E 2pole 3bước 1-2-3 không có off
CA10-A251-600E 2pole 4bước 1-2-3-4 không có off
CA10-A252-600E 2pole 5bước 1-2-3-4-5 không có off
CA10-A253-600E 2pole 6bước 1-2-3-4-5-6 không có off
CA10-A254-600E 2pole 7bước 1-2-3-4-5-6-7 không có off
CA10-A255-600E 2pole 8bước 1-2-3-4-5-6-7-8 không có off
CA10-A260-600E 2pole 2bước 0-1-2 có v trí off
CA10-A260-620E 2pole 2bước 0ff-1-2 có v trí off
CA10-A261-600E 2pole 3bước 0-1-2-3 có v trí off
CA10-A261-620E 2pole 3bước 0ff-1-2-3 có v trí off
CA10-A261-621E 2pole 3bước AUS-AUTO-AUF-ZU
CA10-A262-600E 2pole 4bước 0-1-2-3-4 có v trí off
CA10-A262-620E 2pole 4bước 0ff-1-2-3-4 có v trí off
CA10-A263-600E 2pole 5bước 0-1-2-3-4-5 có v trí off
CA10-A263-620E 2pole 5bước 0ff-1-2-3-4-5 có v trí off
CA10-A264-600E 2pole 6bước 0-1-2-3-4-5-6 có v trí off
CA10-A264-620E 2pole 6bước 0ff-1-2-3-4-5-6 có v trí off
CA10-A265-600E 2pole 7bước 0-1-2-3-4-5-6-7 có v trí off
CA10-A265-620E 2pole 7bước 0ff-1-2-3-4-5-6-7 có v trí off
CA10-A270-600E 3pole 3bước 1-2-3 không có off
CA10-A271-600E 3pole 4bước 1-2-3-4 không có off
CA10-A272-600E 3pole 5bước 1-2-3-4-5 không có off
CA10-A273-600E 3pole 6bước 1-2-3-4-5-6 không có off
CA10-A274-600E 3pole 7bước 1-2-3-4-5-6-7 không có off
CA10-A275-600E 3pole 8bước 1-2-3-4-5-6-7-8 không có off
CA10-A280-600E 3pole 2bước 0-1-2 có v trí off
CA10-A280-620E 3pole 2bước 0ff-1-2 có v trí off
CA10-A281-600E 3pole 3bước 0-1-2-3 có v trí off
CA10-A281-620E 3pole 3bước 0ff-1-2-3 có v trí off
CA10-A282-600E 3pole 4bước 0-1-2-3-4 có v trí off
CA10-A282-620E 3pole 4bước 0ff-1-2-3-4 có v trí off
CA10-A283-600E 3pole 5bước 0-1-2-3-4-5 có v trí off
CA10-A283-620E 3pole 5bước 0ff-1-2-3-4-5 có v trí off
CA10-A284-600E 3pole 6bước 0-1-2-3-4-5-6 có v trí off
CA10-A284-620E 3pole 6bước 0ff-1-2-3-4-5-6 có v trí off
CA10-A290-600E 1pole on/off 90 (độ) 0 - 1
CA10-A290-620E 1pole on/off 90 (độ) off - on
CA10-A291-600E 2pole on/off 90 (độ) 0 - 1
CA10-A291-620E 2pole on/off 90 (độ) off - on
CA10-A292-600E 3pole on/off 90 (độ) 0 - 1
CA10-A292-620E 3pole on/off 90 (độ) off - on
CA10-A293-600E 4pole on/off 90 (độ) 0 - 1 ( có 1 cực đóng trước 60 độ)
CA10-A293-620E 4pole on/off 90 (độ) off - on
CA10-A294-600E 4pole có v trí off 90 (độ) 1 - 0 - 2
CA10-A294-620E 4pole có v trí off 90 (độ) 1 - 0ff - 2
CA10-A295-600E 1pole 1 - 2 30( độ)    tự trả về, không có v trí off
CA10-A295-620E 1pole off - on 30( độ)    tự trả về, không có v trí off
CA10-A296-600E 2pole 1 - 2   30( độ)    tự trả về, không có v trí off
CA10-A296-620E 2pole off - on 30( độ)    tự trả về, không có v trí off
CA10-A297-600E 3pole 1 - 2 30( độ)    tự trả về, không có v trí off
CA10-A297-620E 3pole off - on 30( độ)    tự trả về, không có v trí off
CA10-A299-600E 3pole 1 - 0 - 2 30 (độ) có v trí off
CA10-A299-620E 3pole 1 - 0ff - 2 30 (độ) có v trí off
CA10-A310-600E 1pole 0 - 1 - 2 đa nảng có v trí off ( có 2 bộ)
CA10-A310-620E 1pole 0ff - 1 - 2 đa nảng có v trí off
CA10-A311-600E 1pole 0 - 1 - 2 - 3 đa nảng có v trí off
CA10-A311-620E 1pole 0ff - 1 - 2 - 3 đa nảng có v trí off
CA10-A312-600E 2pole 0 - 1 - 2 đa nảng có v trí off
CA10-A312-620E 2pole 0ff - 1 - 2 đa nảng có v trí off
CA10-A313-600E 2pole 0 - 1 - 2 - 3 đa nảng có v trí off
CA10-A313-620E 2pole 0ff - 1 - 2 - 3 đa nảng có v trí off
CA10-A314-600E 3pole 0 - 1 - 2 - 3 đa nảng có v trí off   0, A, A+B
CA10-A314-620E 3pole 0ff - 1 - 2 - 3 đa nảng có v trí off
CA10-A315-600E 3pole 0 - 1 - 2 - 3 đa nảng có v trí off   0, A, A+B, A+B+C
CA10-A315-620E 3pole 0ff - 1 - 2 - 3 đa nảng có v trí off
CA10-A320-600E 1pole PROV - 0 - DRIFT   tự trả về có v trí off
CA10-A320-621E 1pole 1 - 0 -2   tự trả về có v trí off
CA10-A321-600E 2pole PROV - 0 - DRIFT   tự trả về có v trí off
CA10-A321-621E 2pole 1 - 0 -2   tự trả về có v trí off
CA10-A322-600E 3pole PROV - 0 - DRIFT   tự trả về có v trí off
CA10-A322-621E 3pole 1 - 0 -2   tự trả về có v trí off
CA10-A324-600E 4pole on/off 90 (độ) 0 - 1
CA10-A324-620E 4pole on/off 90 (độ) off - on
CA10-A325-600E 5pole on/off 90 (độ) 0 - 1 ( contacts)
CA10-A325-620E 5pole on/off 90 (độ) off - on ( contacts)
CA10-A326-600E 6pole on/off 90 (độ) 0 - 1 ( 1 cực đóng trước 30 độ)
CA10-A326-620E 6pole on/off 90 (độ) off - on ( 1 cực đóng trước 30 độ)
CA10-A327-600E 4pole on/off 90 (độ) 0 - 1 ( 3 cực đóng trước 30 độ)
CA10-A327-620E 4pole on/off 90 (độ) off - on ( 3 cực đóng trước 30 độ)
CA10-A330-600E 1pole 0 - 1 - 2 - 3 đa năng có v trí off ( 2 bộ)
CA10-A330-620E 1pole 0ff - 1 - 2 - 3 đa năng có v trí off
CA10-A331-600E 2pole 0 - 1 - 2 - 3 đa năng có v trí off ( 2 bộ)rãy chuyển mạch
CA10-A331-620E 2pole 0ff - 1 - 2 - 3 đa năng có v trí off
CA10-A332-600E 3pole 0 - 1 - 2 - 3 đa năng có v trí off ( chuyển tiếp)
CA10-A332-620E 3pole 0ff - 1 - 2 - 3 đa năng có v trí off
CA10-A339-600E 2pole 0 - 1 - 2 - 3 đa năng có v trí off ( 2 bộ)rãy chuyển song song
CA10-A339-620E 2pole 0ff - 1 - 2 - 3 đa năng có v trí off nhiều rãy chuyển song song
CA10-A341-600E 5pole on/ off 60(độ) 0 - 1
CA10-A341-620E 5pole on/ off 60(độ) off - on
CA10-A341-621E 5pole on/ off 60(độ) off - on ( mảt lớn hơn)
CA10-A341-622E 5pole on/off 60 (độ) , FRAN - TILL
CA10-A341-623E 5pole on/off 60 (độ) , FRAN - TILL ( mảt lớn hơn)
CA10-A341-624E 5pole on/off 60 (độ) , FRAN - TILL ( mảt lớn hơn có chữ)
CA10-A341-625E 5pole on/ off 60(độ) 0 - 1 ( mảt lớn hơn có chữ)
CA10-A342-600E 6pole on/ off 60(độ) 0 - 1
CA10-A342-620E 6pole on/ off 60(độ) off - on
CA10-A342-621E 6pole on/ off 60(độ) off - on ( mảt lớn hơn)
CA10-A342-622E 6pole on/off 60 (độ) FRAN - TILL
CA10-A342-623E 6pole on/off 60 (độ) FRAN - TILL ( mảt lớn hơn)
CA10-A342-624E 6pole on/off 60 (độ) FRAN - TILL ( mảt lớn hơn có chữ)
CA10-A342-625E 6pole on/ off 60(độ) 0 - 1 ( mảt lớn hơn có chữ)
CA10-A343-600E 7pole on/ off 60(độ) 0 - 1
CA10-A343-620E 7pole on/ off 60(độ) off - on
CA10-A344-600E 8pole on/ off 60(độ) 0 - 1
CA10-A344-620E 8pole on/ off 60(độ) off - on
CA10-A345-600E 9pole on/ off 60(độ) 0 - 1
CA10-A345-620E 9pole on/ off 60(độ) off - on
CA10-A346-600E 10pole on/ off 60(độ) 0 - 1
CA10-A346-620E 10pole on/ off 60(độ) off - on
CA10-A347-600E 11pole on/ off 60(độ) 0 - 1
CA10-A347-620E 11pole on/ off 60(độ) off - on
CA10-A348-600E 12pole on/ off 60(độ) 0 - 1
CA10-A348-620E 12pole on/ off 60(độ) off - on
CA10-A361-600E 5pole 1 - 0 - 2 có v trí off 60 ( độ)
CA10-A361-620E 5pole 1 - 0ff - 2 có v trí off 60 ( độ)
CA10-A362-600E 6pole 1 - 0 - 2 có v trí off 60 ( độ)
CA10-A362-620E 6pole 1 - 0ff - 2 có v trí off 60 ( độ)
CA10-A363-600E 7pole 1 - 0 - 2 có v trí off 60 ( độ)
CA10-A363-620E 7pole 1 - 0ff - 2 có v trí off 60 ( độ)
CA10-A364-600E 8pole 1 - 0 - 2 có v trí off 60 ( độ)
CA10-A364-620E 8pole 1 - 0ff - 2 có v trí off 60 ( độ)
CA10-A369-600E 5pole 1 - 2 không có v trí off 60 (độ)
CA10-A370-600E 6pole 1 - 2 không có v trí off 60 (độ)
CA10-A371-600E 7pole 1 - 2 không có v trí off 60 (độ)
CA10-A372-600E 8pole 1 - 2 không có v trí off 60 (độ)
CA10-A373-600E 9pole 1 - 2 không có v trí off 60 (độ)
CA10-A374-600E 10pole 1 - 2 không có v trí off 60 (độ)
CA10-A375-600E 11pole 1 - 2 không có v trí off 60 (độ)
CA10-A376-600E 12pole 1 - 2 không có v trí off 60 (độ)
CA10-A400-600E 2pole 1 - 0 - 2 ( đảo chiểu motor)
CA10-A400-620E 2pole FOR-OFF-REV ( đảo chiểu motor)
CA10-A400-621E 2pole 1 - 0FF - 2 ( đảo chiểu motor)
CA10-A401-600E 3pole 1 - 0 - 2 ( đảo chiểu motor)
CA10-A401-620E 3pole FOR-OFF-REV ( đảo chiểu motor)
CA10-A401-621E 3pole 1 - 0 - 2 ( đảo chiểu motor)
CA10-A402-600E 3pole start-1-0-2-start ( đảo chiểu motor) & contactors
CA10-A410-600EOff - star - delta 0 - Y - sao
CA10-A410-620EOff - star - delta 0ff - Y - sao
CA10-A413-600EĐảo chiểu sao - Y - 0 - Y - sao
CA10-A416-600Econtact phụ v trí off   0 - Y - sao
CA10-A419-600EĐảo chiểu contactors 0 -Y - sao
CA10-A425-600Etách pha lúc khởI động 0 - 1 - start
CA10-A425-620Etách pha lúc khởI động off - run - start
CA10-A426-600Etách pha, đảo chiều 1 - start - o - start - 2
CA10-A426-620Etách pha, đảo chiều 1 - start - off - start - 2
CA10-A440-600EĐ khiển 2 vận tốc lệch của motor 0 - 1 - 2
CA10-A440-620EĐ khiển 2 vận tốc lệch của motor 0ff - 1 - 2
CA10-A441-600EĐ khiển 2 vận tốc lệch của motor 1 - 0 - 2 có v trí off
CA10-A441-620EĐ khiển 2 vận tốc lệch của motor 0ff - 1 - 2 có v trí off
CA10-A442-600EĐ khiển 2 vận tốc lệch của motor 2 - 1 - 0 - 1 - 2 có đảo chiều
CA10-A442-620EĐ khiển 2 vận tốc lệch của motor 2 - 1 - 0ff - 1 - 2 có đảo chiều
CA10-A444-600EĐ khiển 2 vận tốc lệch của motor 0 - 1 - 2 có contactors
CA10-A444-620EĐ khiển 2 vận tốc lệch của motor 0ff - 1 - 2 có contactors
CA10-A451-600EĐ khiển 2 vận tốc 2 kiểu đấu # nhau Y ( sao) 0 - 1 - 2
CA10-A451-620EĐ khiển 2 vận tốc 2 kiểu đấu # nhau Y ( sao) 0ff - 1 - 2
CA10-A457-600EĐ khiển 3 vận tốc 3 kiểu đấu # nhau Y ( sao) YY , 0 - 1 - 2
CA10-A457-620EĐ khiển 3 vận tốc 3 kiểu đấu # nhau Y ( sao) YY , 0ff - 1 - 2
CA10-A466-600EĐ khiển 2 vận tốc không có v trí off   1 - 2
CA10-A468-6..EĐ khiển 2 vận tốc có v trí off 2 khớp trượt   2-1-Y-0-Y-1-2
CA10-A476-600E4pole 3bước 1-2-3 không có v trí off
CA10-A477-600E4pole 4bước 1-2-3-4 không có v trí off
CA10-A478-600E4pole 5bước 1-2-3-4-5 không có v trí off
CA10-A480-6..E4pole 2bước 0-1-2 có v trí off
CA10-A481-6..E4pole 3bước 0-1-2-3 có v trí off
CA10-A482-6..E4pole 4bước 0-1-2-3-4 có v trí off
CA10-A484-600E5pole 3bước 1-2-3 không có v trí off
CA10-A485-600E5pole 4bước 1-2-3-4 không có v trí off
CA10-A486-6..E5pole 2bước 0ff-1-2 có v trí off
CA10-A487-6..E5pole 3bước 0-1-2-3 có v trí off
CA10-A489-600E6pole 3bước 1-2-3 không có v trí off
CA10-A490-600E6pole 4bước 1-2-3-4 không có v trí off
CA10-A491-6..E6pole 2bước 0-1-2 có v trí off
CA10-A537-600Ekhoá chuyển mạch TRIP - NORMAL
CA10-A540-600E2 tầng nhiều cấp 0 - 7 cấp
CA10-A541-600E2 tầng nhiều cấp 0 - 7 cấp ( có bổ sung)
CA10-A542-600E3 tầng nhiều cấp 0 - 7 cấp + ( có bổ sung)
CA10-A543-600E2 tầng nhiều cấp 0 - 11 cấp
CA10-A545-600E3 tầng nhiều cấp 0 - 11 cấp + ( có bổ sung)
CA10-A550-600E2 tầng nhiều cấp 0 - 9 cấp
CA10-A551-600E2 tầng nhiều cấp 0 - 9 cấp ( có bổ sung)
CA10-A552-600E2 tầng nhiều cấp 0 - 9 cấp + ( có bổ sung)
CA10-A622-600Etách pha đảo chiều   REV - OFF - FWD
CA10-A710-600E1pole có v trí off 1 - 0 - 2
CA10-A711-600E2pole có v trí off 1 - 0 - 2
CA10-A712-600E3pole có v trí off 1 - 0 - 2
CA10-A713-600E4pole có v trí off 1 - 0 - 2
CA10-A714-600E1pole có v trí off 1 - 0 - 2 tự trả về
CA10-A715-600E2pole có v trí off 1 - 0 - 2 tự trả về
CA10-A720-600E1pole không có v trí off 1 - 2
CA10-A721-600E2pole không có v trí off 1 - 2
CA10-A722-600E3pole không có v trí off 1 - 2
CA10-A723-600E4pole không có v trí off 1 - 2
CA10-A730-600E1pole 3 bước không có v trí off 1 - 2 - 3
CA10-A731-600E1pole 4 bước không có v trí off 1 - 2 - 3 - 4
CA10-A750-600E2pole 3 bước không có v trí off 1 - 2 - 3
CA10-A751-600E2pole 4 bước không có v trí off 1 - 2 - 3 - 4
CA10-A789-600Estop - statr
CA10-A790-600Etự trả về   start - 1 - 0 - 2 - start
CA10-A791-600Etự trả về   0 - 1 - start
CA10-A795-600E1pole tự trả về    1 - 2




KHÓA CHUYỂN MẠCH VOLT: CA10 A007




CHUYỂN MẠCH VOLT - MODEL CH10 (20A)



KHÓA CHUYỂN MẠCH AMPE: CA10 A058, OFF-L1-L2-L3





MẪU MỚI KHÓA ĐIỀU KHIỂN MÁY CẮT: CA10 SGE108, ĐIỀU KHIỂN DAO CÁCH LY: CA10 SGE109








Model Cũ - Ngừng sản xuất


KHÓA LOCKOUT RELAY - Coil: 110 Vac/dc - 220 Vac/dc


Khóa lockout Relay - F86



KHÓA CHUYỂN MẠCH (CAM SWITCH) LOẠI LẮP MẶT TỦ
TAY VẶN KHÔNG CÓ CHÌA KHÓA















CHUYỂN MẠCH TRỤC KIM LOẠI - CA20 (25A)







Model G20S - Sử dụng cho nguồn DC





Model CA25 - 32(A)


KHÓA CHUYỂN MẠCH LOẠI KHOÉT LỖ PHI 22 (mm), TAY VẶN KHÔNG CÓ CHÌA KHÓA


MODEL CG4 - 10(A)







KHÓA CHUYỂN MẠCH LOẠI KHOÉT LỖ PHI 22 (mm), TAY VẶN CÓ CHÌA KHÓA




Khóa chuyển mạch gắn trên Dinrail



CÔNG TẮC CHUYỂN MẠCH LẮP CHO TỦ TRẠM, TNĐ






Khóa chuyển mạch họ KG10A - KG10B



CÔNG TẮC CHUYỂN MẠCH LẮP CHO BẢNG ĐK TỦ UPS




Một số hình ảnh tham khảo



Khóa chuyển mạch có hộp nhựa


Khóa chuyển mạch có vỏ hộp kim loại



Khóa chuyển mạch size mặt 64 mm



KHÓA CHUYỂN MẠCH LOẠI ON-OFF: 315 (A), 690 (V).


KHÓA CHUYỂN MẠCH LOẠI CHANGE - OVER: 1-OFF-2


SƠ ĐỒ CHÂN SWITCH CHUYỂN MẠCH CA10 A321


NẾU QUÝ KHÁCH CẦN THIẾT KẾ SWITCH CHUYỂN MẠCH THEO YÊU CẦU HÃY LIÊN LẠC VỚI CHÚNG TÔI.
Cảm ơn Quý khách đã quan tâm đến sản phẩm chúng tôi cung cấp.
Đăng ký: Bài đăng (Atom)
icon zalo
